在矿山机械行业，以往大家关注立轴制沙机，大多聚焦在产量、能耗、出料品质等核心性能上，却常常忽略了设备造型设计的重要性。一款优秀的立轴制沙机，绝不是性能与外观的割裂，而是造型适配功能、细节贴合工况、颜值匹配品质的完美融合。

专业的造型设计，不仅能提升设备辨识度和品牌质感，更能优化操作体验、降低运维难度、延长设备寿命，适配各类恶劣的制砂工况。本篇就从专业角度，深度拆解立轴制沙机造型设计的核心要点，带你看懂一台好设备的设计门道。

一、立轴制沙机造型设计核心原则

立轴制沙机常年运转在矿山、砂石厂、基建工地等复杂环境，粉尘大、噪音高、工况严苛，造型设计不能盲目追求美观，必须坚守实用为先、功能至上的底线，同时兼顾美观、安全、易用性，遵循五大核心原则。

1. 功能优先，造型适配性能

这是设备造型设计的首要准则。所有外观造型、结构布局，都必须围绕制砂核心功能展开，不能为了外观牺牲破碎效率、散热效果、检修便捷度。比如机身腔体造型要贴合涡流破碎轨迹，进料口造型要保证物料顺畅下料，杜绝堵料、积料，保证设备运转稳定，产能不受影响。

2. 坚固耐用，适配恶劣工况

制砂现场多粉尘、多震动、温差大，设备造型必须具备极强的工况适配性。机身外壳采用封闭式、抗冲击造型，棱角做钝化处理，减少应力集中；整体结构加固防形变，抵御长期高速运转带来的震动，防止外壳开裂、部件松动，保证设备在恶劣环境下长期稳定运行。

3. 安全易用，贴合人机工程

造型设计要充分考虑操作人员的使用习惯，检修口、观察窗、操控面板的位置、高度、开合方式，都要符合人体工学。减少高空作业、弯腰操作，降低操作难度；同时做好防护造型，杜绝运转部件外露，避免安全隐患，保障运维人员人身安全。

4. 简洁大气，兼顾美观质感

在满足功能、安全、耐用的基础上，造型摒弃繁琐冗余的设计，线条流畅利落、整体规整对称，打造干练大气的机械美感。既摆脱传统矿山设备笨重粗糙的刻板印象，又不做花哨无用的设计，提升设备整体档次和品牌辨识度。

5. 环保降噪，贴合绿色生产

造型设计融入环保理念，采用全封闭机身造型，减少粉尘外溢；优化风道和腔体结构，降低气流噪音；预留除尘、降噪设备安装空间，让造型与环保功能完美结合，贴合当下绿色矿山、环保生产的政策要求

二、核心结构的造型适配规范

立轴制沙机的核心结构，决定了设备性能，造型设计必须与内部结构精准适配，做到内外合一，杜绝外观与内部功能脱节。

1. 主机机身造型规范

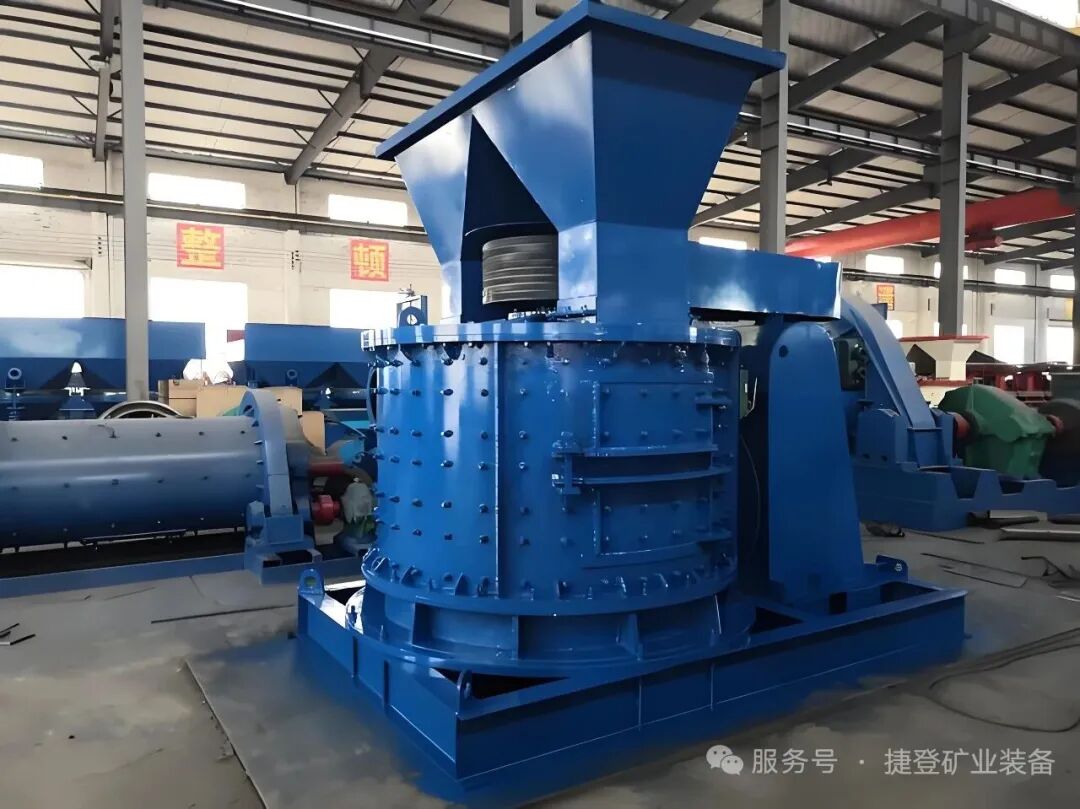

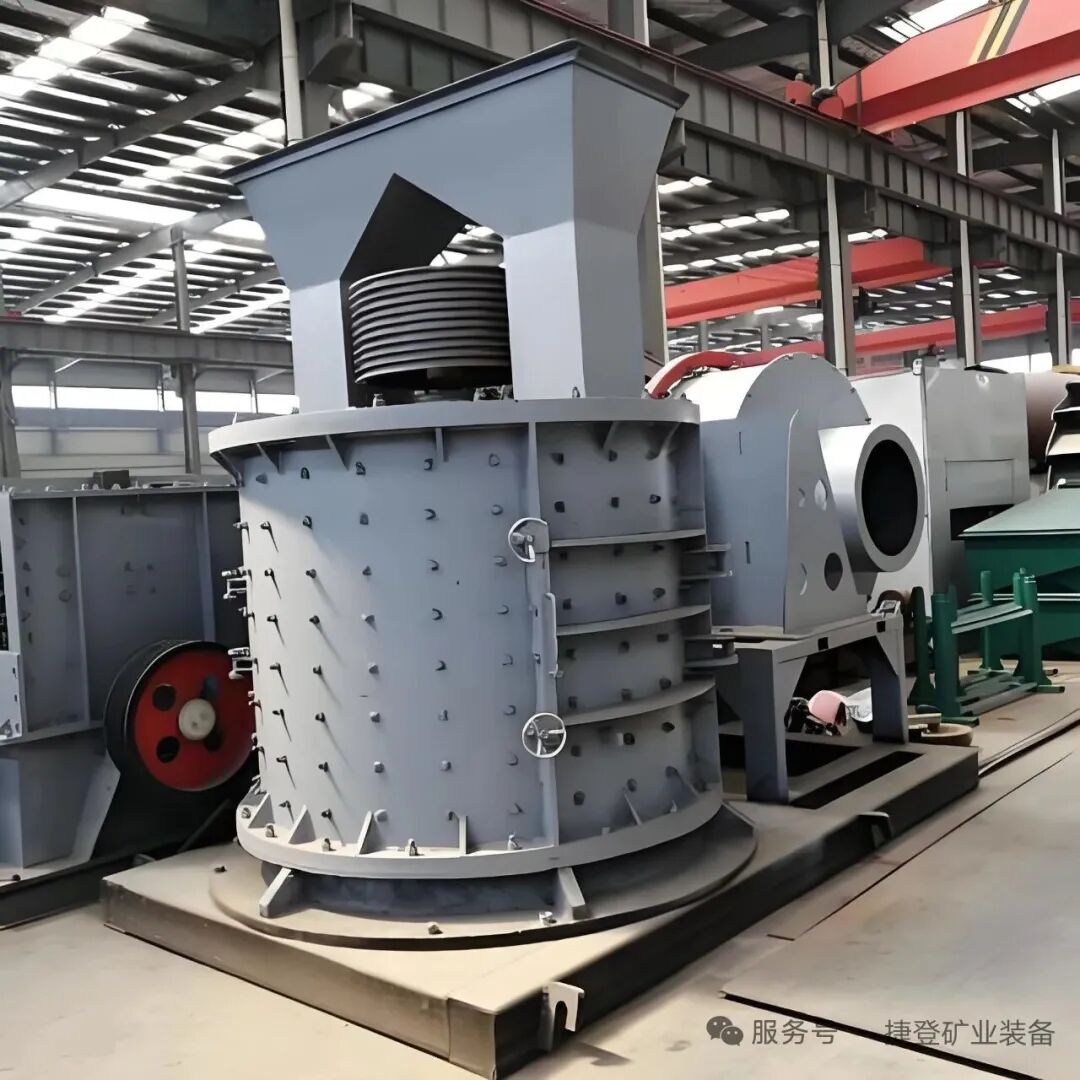

主机机身是设备的主体框架，造型以立式圆柱形、方圆形为主，摒弃尖锐棱角，采用圆弧过渡设计。这种造型一方面能增强机身结构强度，抵御高速运转产生的离心力和震动，防止机身开裂；另一方面能优化内部气流循环，减少粉尘积聚，方便清理维护。机身外壳采用分段式拼接造型，便于运输、安装和后期拆机检修，接缝处做密封处理，严防粉尘渗入。

2. 进料口造型规范

进料口采用大口径、敞口式漏斗造型，上口宽、下口窄，坡度控制在合理范围，既能保证大块物料顺畅进入，不卡料、不堵料，又能防止物料飞溅。边缘做加厚加固造型，抵御物料撞击磨损，部分机型搭配导流板造型，引导物料均匀进入叶轮中心，保证破碎均匀，提升出料品质。

3. 检修口与观察窗造型规范

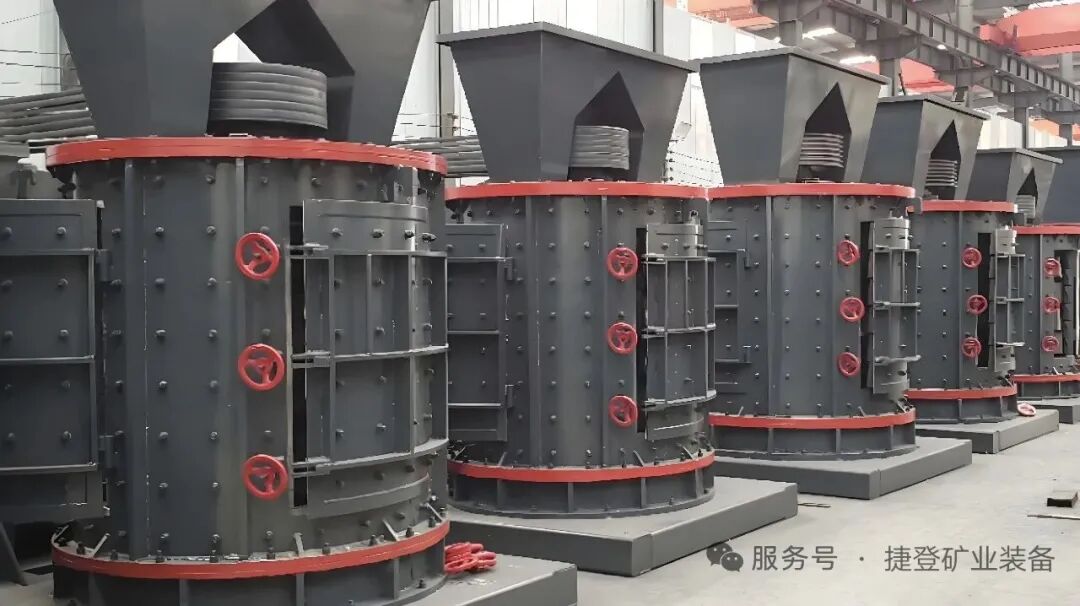

检修口采用液压翻盖、快开式门锁造型，开口尺寸足够大，方便工作人员伸手检修、更换易损件，不用拆解整机。观察窗采用透明耐磨材质，嵌入机身造型，位置正对破碎腔体，不用开机就能查看内部磨损情况、物料破碎状态。检修口四周做密封胶条设计，闭合后严丝合缝，杜绝粉尘泄漏。

4. 散热与排风造型规范

针对电机、主轴等高速运转发热部件，机身对应位置设计散热格栅、通风口造型，格栅缝隙大小适中，既能保证通风散热，防止电机过热停机，又能阻挡粉尘、杂物进入内部。通风口采用倾斜向下造型，避免雨水、粉尘倒灌，保持内部部件干燥洁净。

5. 出料口造型规范

出料口采用倾斜向下的导流槽造型，坡度适中，保证成品砂顺畅排出，不积料、不粘壁。出口处做加宽处理，方便对接输送带、筛分设备，适配整条生产线布局。边缘做加厚耐磨处理，抵御砂石冲刷磨损，延长使用寿命。

三、场景化造型分类设计要点

立轴制沙机应用场景不同，造型设计也有明显差异，需要因地制宜，适配不同场地、不同产能、不同作业需求，主要分为固定式、移动式两大类型。

1. 固定式立轴制沙机造型

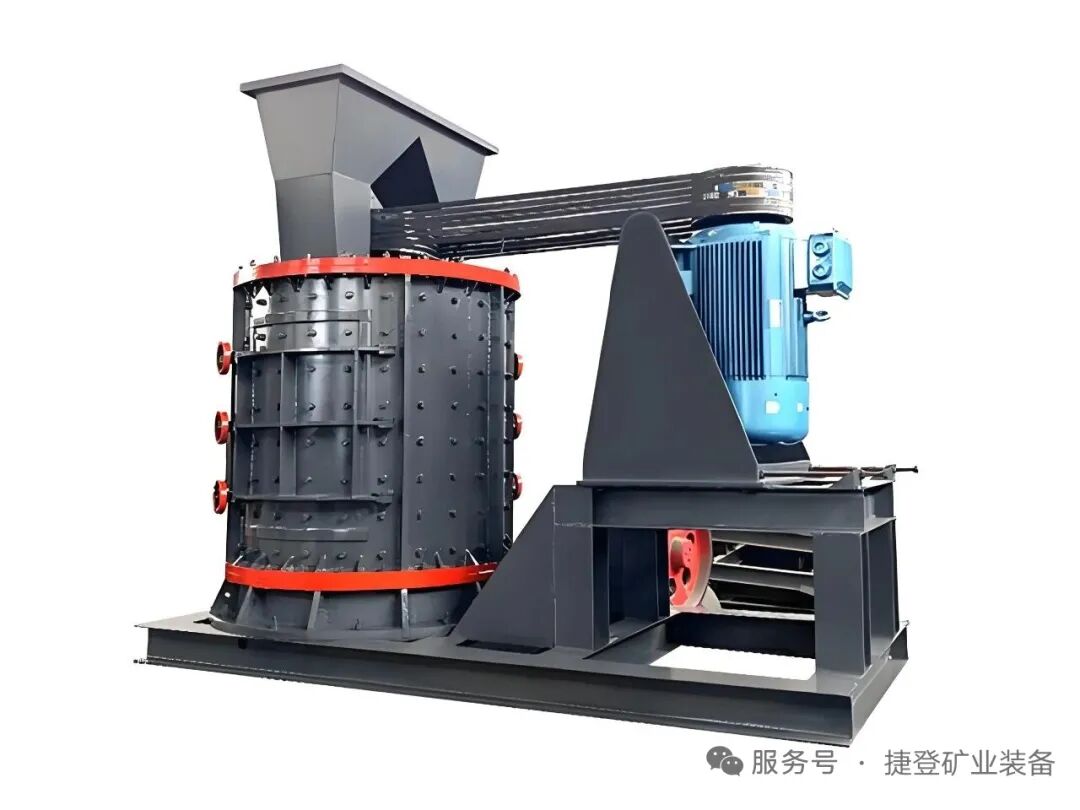

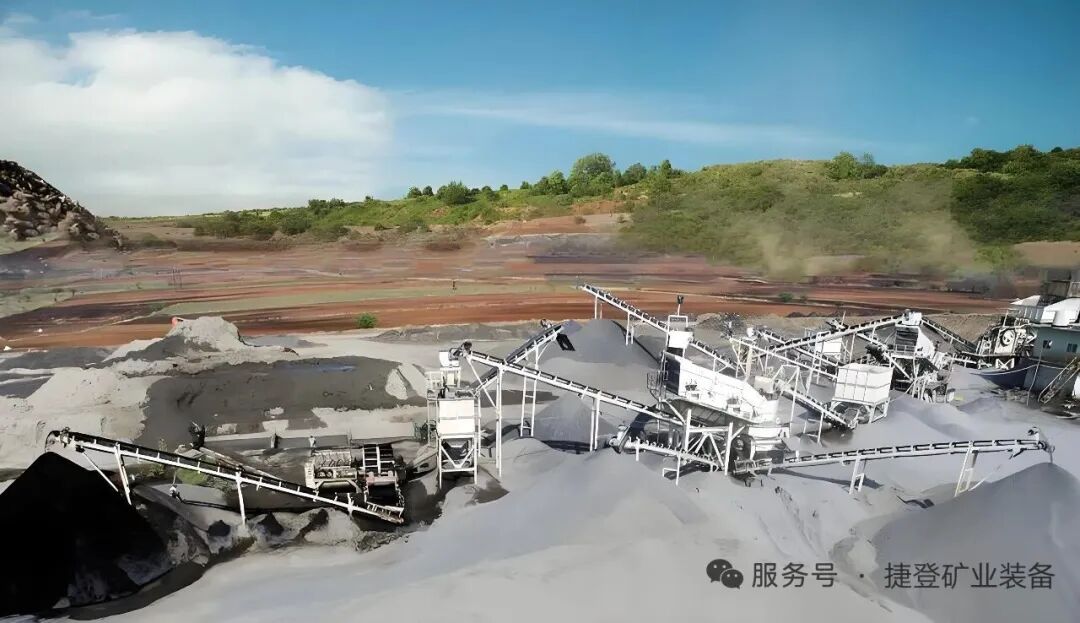

固定式机型多用于大型正规砂石厂、规模化生产线，场地固定、产能大。造型上以厚重稳固为主，机身体积偏大，底座采用加宽加厚的框架造型，加大接地面积，保证设备运转平稳，减少震动位移。整体造型规整对称，方便对接给料机、筛分机、输送带等配套设备，形成流水线作业。外观线条硬朗大气，突出设备的稳重感和大功率性能。

2. 移动式立轴制沙机造型

移动式机型多用于零散工地、建筑垃圾回收、野外临时制砂作业，讲究灵活转场、便捷移动。造型上紧凑小巧，机身高度、宽度严格控制，适配道路运输标准。整机集成在轮胎底盘或履带底盘上，结构紧凑不臃肿，减少占地面积。机身做轻量化加固设计，兼顾便携性和稳固性；线路、管道做集成收纳造型，避免转场时磕碰损坏，实现即开即用、灵活转场。

3. 环保定制款造型

针对环保要求严格的地区，设备采用全封闭全包式造型，机身无裸露缝隙，从进料到出料全程密封，搭配内置除尘风道造型。部分机型自带降噪外壳造型，降低运转噪音。整体造型干净整洁，无粉尘外溢，完美适配城区周边、居民区附近的制砂作业，通过环保督查更轻松。

四、材质与工艺标准

造型设计再好，没有优质的材质和精湛的工艺支撑，也只是徒有其表。立轴制沙机的材质选用和工艺处理，直接决定设备的耐用度和外观质感，有严格的执行标准。

1. 机身材质选用标准

主体外壳选用加厚Q235钢板，硬度高、韧性好、抗冲击、耐磨损，抵御长期震动和物料撞击，不变形、不开裂。内部衬板、叶轮等核心易损部件，选用高锰钢、高铬合金、多元合金耐磨材质，硬度和耐磨度远超普通钢材，适配高硬度石料破碎，延长使用寿命。底座、框架选用重型型钢，承重能力强，保证设备运转稳固。

2. 焊接工艺标准

机身拼接采用全自动精密焊接工艺，焊缝饱满均匀、无虚焊、无夹渣、无气孔，焊接处打磨平整，增强结构密封性和牢固度。关键受力部位做多层焊接加固，杜绝长期运转出现开焊、断裂情况，提升设备整体稳定性。

3. 表面处理工艺标准

表面处理分为除锈、喷漆、固化三大步骤，先经过喷砂除锈，去除钢板表面氧化层和毛刺，提升漆面附着力；再采用高压静电喷涂工艺，喷涂两层防锈底漆+一层耐磨面漆，漆面均匀光滑、色泽鲜亮。漆面具备防锈、防腐蚀、耐日晒、耐雨淋的特性，长期在户外使用，不脱皮、不掉漆、不生锈，保持外观整洁如新。

4. 精度装配工艺

所有部件按照标准化模具生产，尺寸精准，装配严丝合缝。主轴、叶轮等核心部件经过动平衡调试，装配误差控制在极小范围，保证设备运转平稳，无剧烈晃动、无异常噪音，提升造型整体性和使用稳定性。

五、品牌视觉与细节规范

在矿山设备同质化严重的当下，品牌视觉和细节设计，是提升设备辨识度、体现厂家匠心的关键，也是造型设计的点睛之笔。

1. 品牌视觉设计规范

机身配色选用品牌专属色系，主打沉稳大气的工业风，常用灰色、蓝色、橙色等耐脏、醒目、有质感的颜色，配色不超过三种，避免花哨杂乱。品牌LOGO、设备型号、厂家名称，采用激光雕刻或高温烫印工艺，印制在机身正面、侧面醒目位置，字体规整、大小适中，清晰醒目，提升品牌辨识度。警示标识采用标准红黄色，粘贴在检修口、电机、运转部件附近，醒目安全，符合工业安全规范。

2. 人性化细节设计

细节之处见匠心，优质的立轴制沙机造型，藏着诸多人性化巧思。机身加装防滑扶手、脚踏板，方便操作人员上下检修；线路、油管布置规整，用卡扣固定，不凌乱、不缠绕；边角全部做圆弧钝化处理，杜绝尖锐棱角划伤操作人员；排水孔、排渣孔设计隐蔽，不破坏整体造型，方便清理积料和污水。

3. 耐用性细节规范

易碰撞、易磨损部位，加装可拆卸耐磨护板，损坏后单独更换，不用整体维修，降低运维成本；螺丝、螺栓采用外露式防护帽设计，防止粉尘锈蚀，方便后期拆卸维护；接线口、管道接口做密封防护造型，延长内部电子元件和管线寿命。

总而言之，立轴制沙机的造型设计，从来不是简单的外观美化，而是融合了功能、工况、安全、环保、品牌五大维度的系统工程。一台设计合格的设备，既能硬核扛住恶劣工况，保证高产高质，又能颜值在线、易用好修，彰显品牌实力。

对于砂场老板来说，选设备不仅要看内在性能，更要细看造型设计、材质工艺，细节到位的设备，用起来更省心、更耐用、回本更快。

如果想了解更多立轴制沙机选型、设计定制相关内容，欢迎留言咨询，获取专属设备方案。
