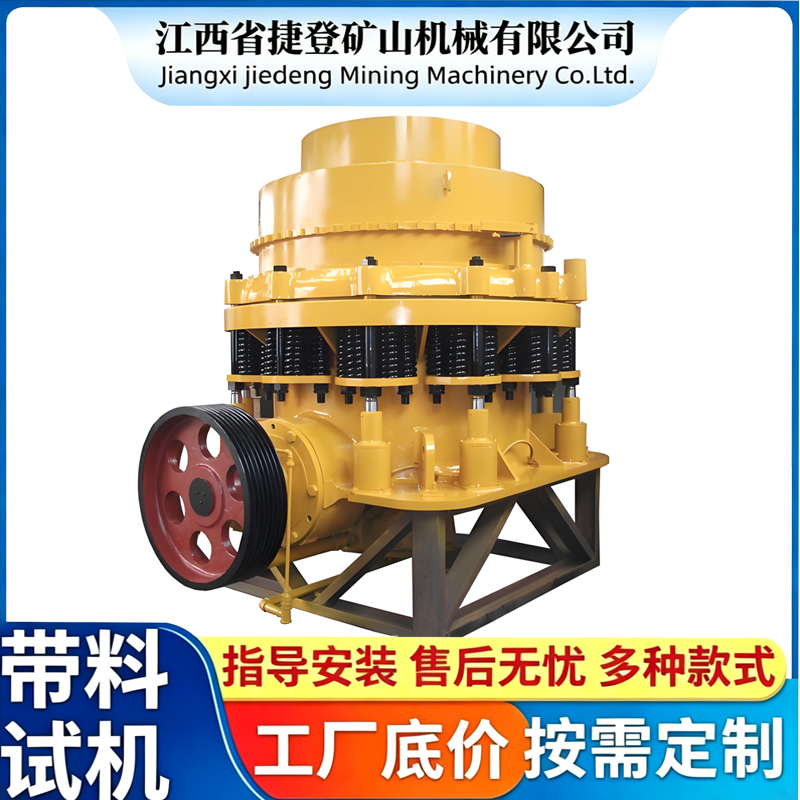

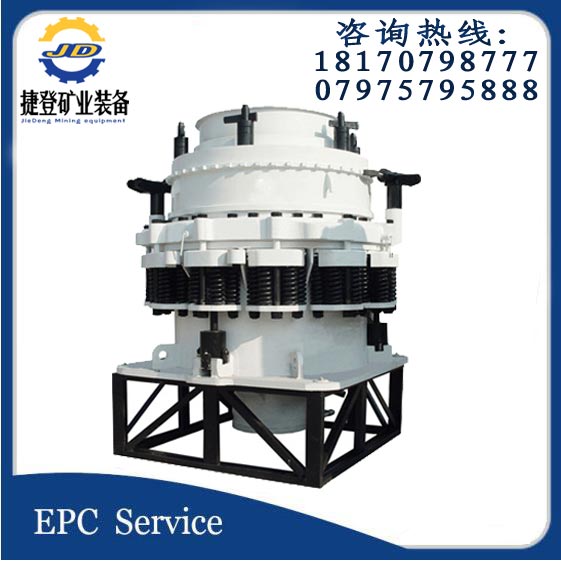

圆锥破碎机

产品概况：

圆锥破碎机的问世虽比颚式破碎机晚几十年，但是由于能获得比颚式破碎机更细的产品而广为应用。它主要用于对各种高硬度的矿石进行中碎和细碎。

产品结构及原理：

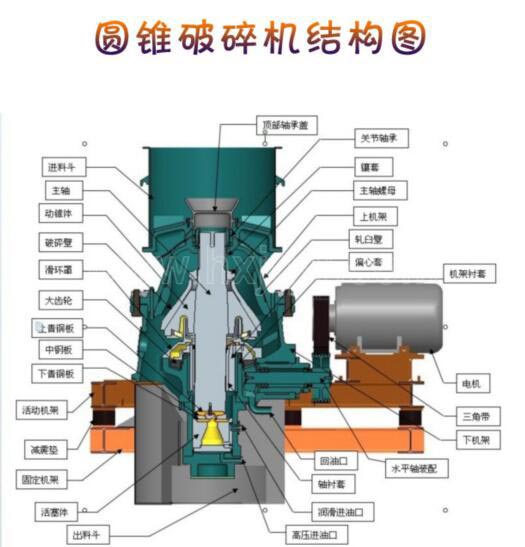

圆锥破碎机结构：

根据破碎作业的需要，圆锥破碎机可分为3种型式

标准型：主要用于矿石的中碎。

中间型：主要用于矿石的中，细碎。

短头型：主要用于矿石的细碎。

根据调整排料口和过载保险方式的不同以可分为：弹簧保险和液压保险两种型式。

圆锥破碎机工作原理：

圆锥破碎机的工作部分是两个截头为圆锥体，一个是定锥 2 （又称外锥），另一个是动锥 1 （又称内锥）。定锥 2 是静置的，是机架的一部分，动锥 1 铰装于 O 点，其下端活动地插在偏心衬套中，因此，定锥中心轴线 OO'  与动锥中心轴线 OO1 相交成一斜角。当 OO1  绕 OO'  旋转时，使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段，该处物料受到动锥的挤压、撞击和弯曲作用，成为破碎腔  ; 在动锥偏离定锥的地方，已被破碎的物料在自重作用下从锥底卸出，成为卸料口 3 ，物料从进料口 4 装入。

圆锥式破碎机（圆锥破碎机）工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机工作特点：

（1) 动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。

（2) 物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。

（3) 产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。

（4) 结构简介，圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁 ( 固定锥 ) 、下破碎壁 (  动锥 ) 、液力偶合器、润滑系统、液压系统、控制系统等几部分组成  .

（5) 动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。

（6)) 本系列圆锥破碎机采用干油或者水两种密封方式 , 使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠 .

产品应用范围：

圆锥破碎机具有非常明显的性能优势，如破碎效果好、性能稳定、工作可靠、使用范围广等，获得广大用户的一致认可。以下我们就从使用行业、物料及在移动破碎站、生产线中的作用，来详细介绍圆锥破碎机的使用范围。

1、使用行业：圆锥破碎机广泛运用于冶金、矿山、建材、公路、铁路、水利、化工、水泥、建筑、耐火材料及陶瓷等工业部门中。

2、使用物料：适宜破碎抗压强度不高于320MPa（兆帕）的各种软硬矿石，如河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂等，另外具体被破碎物料的块度大小依机器型号的不同会有所差别，总之，物料的抗压强度和最大块度应符合技术参数表所规定。

3、在移动破碎站中的使用：运用于矿山、煤矿、垃圾及建筑垃圾的循环再利用，适于土石方工程、城市基础设施、道路或建筑工地等场地作业；

4、在生产线中的作用：最常见到的是，圆锥破碎机应用在石料破碎机生产线、河卵石破碎生产线、矿物料破碎生产线、工业磨粉中的初级破碎、石英砂破碎生产线、建筑用材破碎、建筑垃圾处理、火电厂物料处理、铁矿石初级破碎等等多个领域。

产品规格及技术参数：
