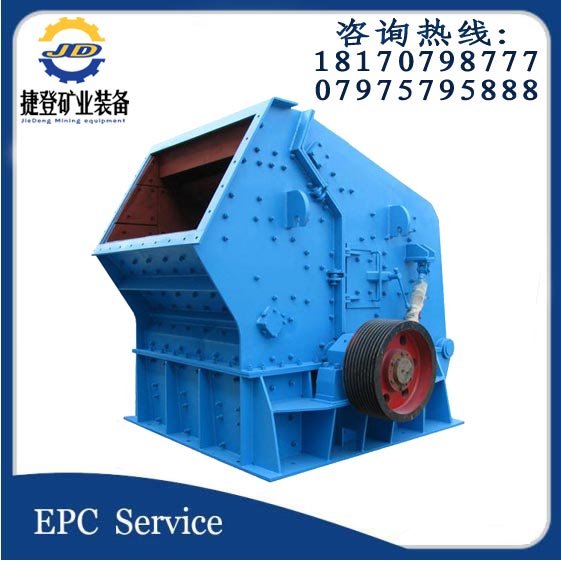

PF反击式破碎机

产品概况：

PF系列反击式破碎机(反击破)是我厂在吸收国内外先进技术，结合国内砂石行业具体工矿条件而研制的最新一代反击式破碎机。它采用最新的制造技术，独特的结构设计，加工成品呈立方体，无张力和裂缝，粒形好，能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料（花岗岩、石灰石、混凝土等），广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节，破碎规格多样化。

反击式破碎机以新颖的设计原理为基础，采用新概念破碎技术，能够适应不同规格物料的破碎，完全满足“多碎少磨”新工艺的要求。“石打铁”原理的运用使反击式破碎机不仅破碎比大，而且单位耗电低，是一种真正高效节能的破碎设备，同时长期实践及大型工程也证明了反击式破碎机在矿物加工领域中具有良好的应用前景。

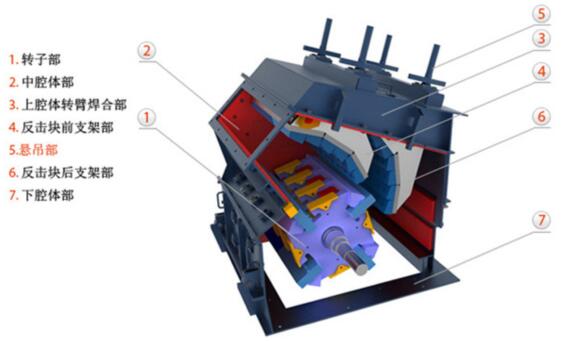

产品结构及原理：

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。该机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三、反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

反击式破碎机性能特点：

1.进料口大、破碎腔高、适应物料硬度高，块度大、产品石粉少；

2.反击板与板锤间隙能方便调节，有效控制出料粒度，颗粒形状好；

3.结构紧凑、机器刚性强、转子具有大的转动惯量；

4.高铬板锤，抗冲击、抗磨损、冲击力大；

5.无键连接，检修方便，经济可靠；

6.破碎功能全、生产率高、机件磨耗小、综合效益高。

反击式破碎机工作原理：

反击式破碎机主要是由转子、打击板、反击板和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有四块(或若干块)打击板(板锤)，打击板和转子多呈刚性联接，而打击板系用耐磨的高锰钢(或其他合金钢)制作。反击式破碎机按照转子数目不同，可分为2种：单转子和双转子反击式破碎机。

反击式破碎机主要是利用冲击能来达到物料破碎的目的。设备工作时，转子在电动机的带动下高速旋转，此时物料进入板锤作用区，受到板锤的撞击破碎，后又被抛向反击装置上受再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。

反击式破碎机客户收益：

1、合理的板锤结构，具有装卸快、多换位等优点，可大缩短换板锤的时间。

2、运行成本低、投资成本低，反击式破碎机整机总重较锤式破碎机轻，外形尺寸小，动静荷载值低，可以有效地降低土建费用。

3、同时机器所需要的电机功率低，可以有效降低设备耗电量，降低设备运行成本。

产品应用范围：

单转子反击式破碎机具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点，可供选矿、化学、水泥、建筑、耐火材料、陶瓷、玻璃等工业部门用于中碎和细碎各种中等硬度的物料之用，如：石灰石、熟料、炉渣、焦炭、煤等。

本系列反击式破碎机与锤式破碎机相比，反击式破碎机的破碎比更大，并能更充分地利用整个转子的高速冲击能量。但由于反击式破碎机板锤极易磨损，它在硬物料破碎的应用上也受到限制，反击式破碎机通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

本系列反击式破碎机理想的入料粒度为100-500mm,最大不得超过规定值。出料粒度用户根据需要调整锤头与反击板、均整部件之间的间隙而达到。

产品规格及技术参数：

注：该系列反击式破碎机适用于硬岩破碎，其典型产品花岗岩出料粒度≤40mm占90%。
