直线振动筛

产品概况：

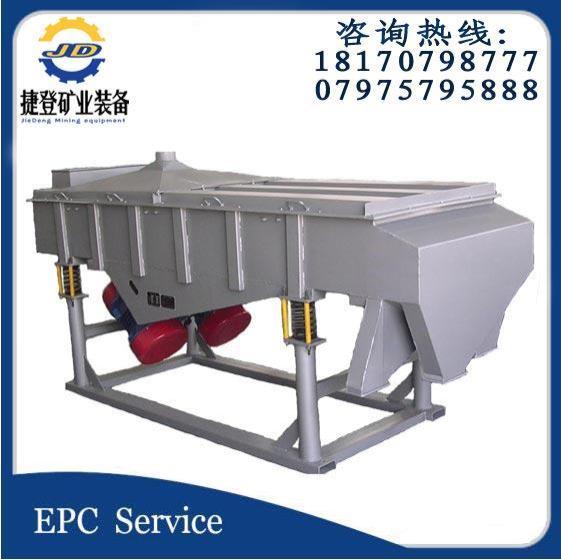

ZXS型系列直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

直线振动筛是利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

产品结构及原理：

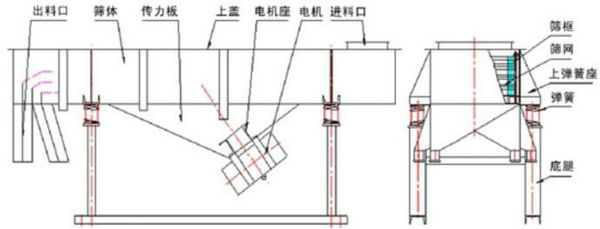

直线振动筛由振动电机、筛箱、筛网、传振体、减振装置组成。

1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、网架：由数张厚度不同的钢板焊制而成，用来保持筛网平整张紧，达到正常筛分。如果比重较大或者产量大时可使用金属筛框。

3、筛网：用符合标准的不锈钢筛网。

4、振动电机使用与维修方法详见振动电机使用说明书。

5、电机台座：标准型(电机安装在筛箱下方的)筛机的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。

7、支架：由槽钢组成，支撑着振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

工作原理：

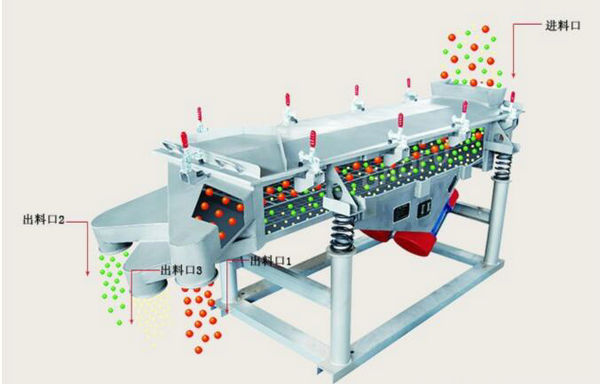

当纵向安装在筛体上的两台振动电机相对转动时，振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力相互抵消，其纵向产生的激振力通过传感体传递到整个筛面上，从而使筛面上的物料受其激振力向出料口方向跳跃式直线运动，小于筛孔的物料落到下层，经出了口流出  ，经直线振动筛分级后，由合理匹配筛网来达到筛分过程的合理化，取得几种不同粒度的物料，完成整个物料的筛分作业。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分，大给料粒度不大于10mm。

直线振动筛主要特点:

一、分级直线振动筛对各种物料进行分级筛选，经筛分后的颗粒大小均匀、筛分精度高。

二、分级直线振动筛一般单台设计为1-5层不等，可根据不同需求选择所需层数。

三、分级直线振动筛具有维护方便、维修概率相对较低优势。

四、直线筛采用角度可调控的激振源，筛的净；可多层设计，筛的多；可负压抽空，环境好。直线振动筛具有筛分精度高、处理量大、结构简单、耗能少、造价低、噪音低、筛网使用寿命长、密封性好、极少粉尘溢散、维修方便等特点。该产品广泛应用于化工、食品、塑料、医药、冶金、玻璃、耐火、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的分级或筛分作业。它可用于流水线作业中，实现自动化。

产品应用范围：

对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。大给料粒度不大于10mm。

对粉状、颗粒状物料的筛选和分级，有独特的效果。广泛应用于化工、医药、食品、金属、冶金矿业等行业。

化工行业：化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等。

医药行业：工业药品、中药粉、颗粒药丸、微丸等；

食品行业：大豆、板栗、小馒头、香料、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等。

其它行业：塑料、磨料、废油、废水、染整废水、造纸、助剂、活性炭、碳素、建材业等。

直线振动筛是通用设备，根据不同的行业，执行标准不同，例如：食品级、医药级等，可量身定制。

产品规格及技术参数：
