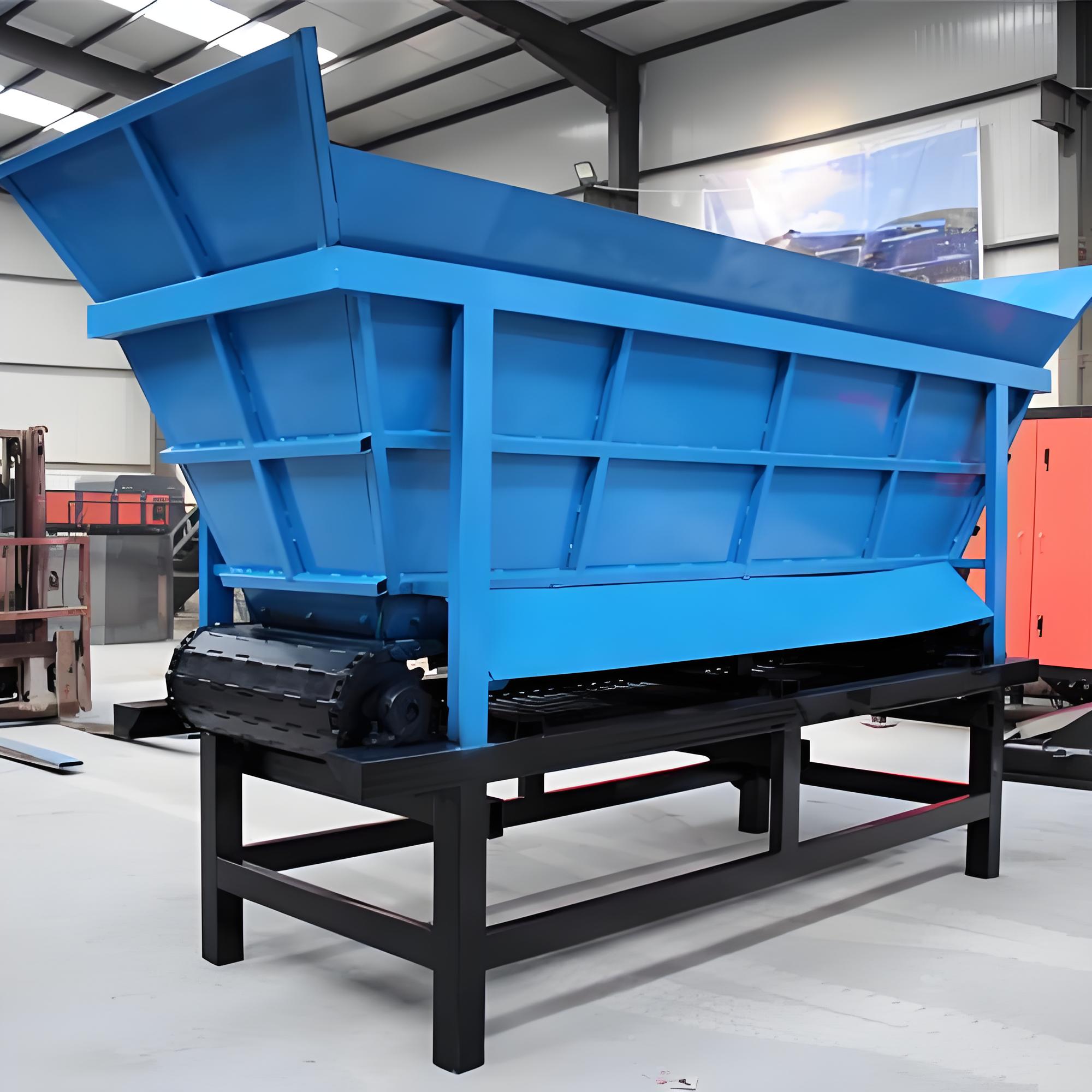

链板给料机

产品概况

链板给料机属于重型连续式给料设备，可落地固定安装，也可配套料仓底部吊装使用，适配各类矿山、石料厂重载给料工况。设备依靠电机、减速器驱动链轮运转，带动耐磨链板做匀速直线循环输送运动，实现大块、重质、高磨损物料的稳定、均匀、连续给料。设备给料速度可通过变频调速、驱动装置调节，按需控制给料量，运行稳定无卡料、无堵料现象。相较于普通槽式给料机，链板结构承重能力更强、抗冲击性能更好，可长期承受大块矿石、重物料的直接冲击，不易变形、不易漏料。设备适配大粒度、高硬度原矿给料，广泛配套鄂式破碎机、旋回破碎机等粗破设备使用，是矿山粗碎工段的核心给料设备。

产品结构及原理

链板给料机主要由机架、驱动装置、减速传动机构、主动链轮、从动张紧链轮、耐磨输送链板、托辊组、链条、防护装置、电控系统等核心部件组成。设备整体结构稳固、模块化设计，拆装维护便捷，整机耐磨抗造，适配恶劣矿山工况。

工作原理：设备启动后，电机动力经联轴器传递至减速器，减速增扭后驱动主动链轮旋转，通过链轮与传动链条啮合，带动整条链板输送带做匀速直线循环运行。物料从料仓落至链板表面，依靠链板的持续运转平稳输送至下游破碎、筛分设备。设备配备可调节张紧机构，可自动补偿链条运行磨损，避免链条松动、跳齿、跑偏；搭配变频调速系统，可精准调节给料速度，实现定量、匀速给料，有效保障整条生产线进料均匀、运行稳定。针对粘性矿石、大块硬岩物料，设备无积料、堵料问题，适配性极强。

机器的安装和维护

机器的维护保养是一项极其重要的经常性的工作，它应与机器的操作和检修等密切配合，应有专职人员进行值班检查。

机器的维护

1、轴承、链轮、链条承担设备全部运转负荷，良好润滑是设备长效运行的关键。需保证各润滑点位润滑油、润滑脂清洁充足，密封装置完好无渗漏，主要注油部位包含：主从动轴承座、减速箱、传动链轮、运转链条、托辊轴承。

2、设备新安装及运行初期，链轮、链条、机架紧固螺栓易松动，需每日巡检紧固，防止运行异响、跑偏、脱链故障。

3、日常运行全程观察设备运转状态，检查链板运行是否平稳、无跑偏、无卡滞、无异常抖动，发现异响、卡顿立即停机排查。

4、重点检查链板、链条、托辊、耐磨衬板等易损件磨损情况，磨损超标、变形破损需及时更换，避免磨损部件脱落引发设备故障。

5、机架底座、滑道、托辊工作面需定期清理积尘、矿渣、杂物，防止物料堆积导致链板卡阻、运行负荷增大，引发设备过载损坏。

6、运行中若出现轴承、减速箱油温异常升高，需立即停机断电，排查润滑不足、轴承损坏、过载运行等问题，故障消除后方可重启设备。

7、传动链条、链轮运转出现冲击声、异响、跳齿现象，必须立即停机检查，调整链条张紧度、修复磨损配件，杜绝带病运行。

安装试车

1、设备需安装在平整坚固的混凝土基础上，采用地脚螺栓牢固固定，保证机架水平、受力均匀，避免运行震动偏移。

2、安装过程严格校正主机水平度与垂直度，保证主动轮、从动轮平行对中，防止链板跑偏、单侧磨损。

3、设备安装完成后，全面检查所有连接螺栓、链条张紧度、防护装置，确认无松动、无缺失、安装到位。

4、严格按照设备功率参数匹配电源线、变频器、控制开关，接线规范、接地可靠，保障用电安全。

5、全部检查无误后，进行空载试车，空载运行平稳、无异响、无跑偏、无卡滞，各项参数正常后方可带料生产。

链板给料机操作规程

一、运转前的准备与检查

1、全面检查设备各润滑点位，确认润滑油、润滑脂充足，无缺油、漏油情况。

2、检查减速箱油位，确保润滑油处于标准油标线范围内，油品无变质、无杂质。

3、逐一检查整机紧固螺栓、地脚螺栓、链轮固定螺丝，无松动、脱落现象。

4、检查链板、传动链条、托辊运行状态，无跑偏、无卡滞、无严重磨损。

5、检查各连接销、锁扣完好牢固，无松动、脱落、变形问题。

6、检查传动皮带、减速机传动部件完好，无开裂、老化、损坏现象。

7、检查链板板面无变形、破损、漏料孔洞，设备本体无开裂、开焊故障。

8、检查皮带罩、防护罩、防护栏等安全装置完整牢固，防护到位。

9、检查电控柜电流表、电压表归零，仪表显示正常。

10、检查启停开关、变频调节按钮、急停按钮灵敏完好，控制线路无破损。

二、操作方法

1、开车操作方法

（1）设备启动前，严格按照开机检查项目逐项核对，确认设备状态正常。

（2）接收开机信号后，确认上下游设备工况正常，做好开机准备。

（3）合上电源开关，启动设备运行按钮，空载启动设备，缓慢调节给料速度至生产工况需求。

2、停车方法

（1）正常停机需待料仓物料完全输送完毕、链板板面无积料后，方可停机。

（2）按下设备停止按钮，设备平稳停机。

（3）设备停机后，断开电源开关，做好设备断电防护。

（4）遇突发停电、设备异响、卡料、过载等紧急情况，立即按下急停开关，切断电源排查故障。

产品应用范围

链板给料机是重载型连续给料设备，专为大块、高硬度、高磨损、粘性矿石设计，可将料仓内块状、颗粒状物料均匀输送至破碎、筛分设备，广泛应用于矿山选矿、冶金、建材、煤炭、砂石骨料、建筑垃圾处理等行业。主要用于粗碎工段大块原矿定量给料，适配铁矿石、金矿石、锰矿石、花岗岩、玄武岩等各类硬质物料输送，可短距离重载输送大块物料，运行稳定、抗冲击能力强，弥补了普通给料机无法输送大块重质物料的短板，不适用于超细粉料、轻质粉尘物料输送。

产品规格及技术参数
